定义
该系列风机体积小、重量轻、流量大、噪声低、运行平稳可靠。

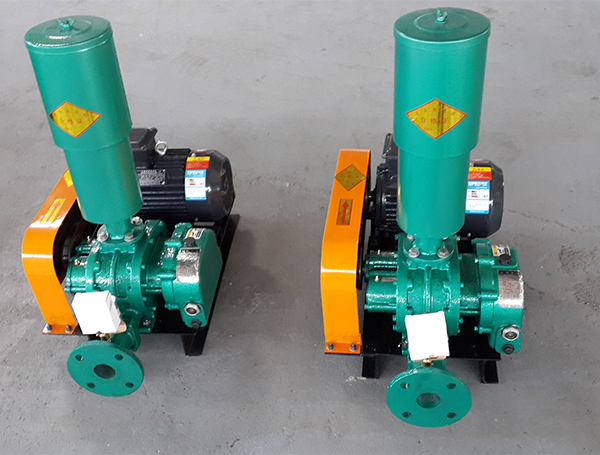

设备图片

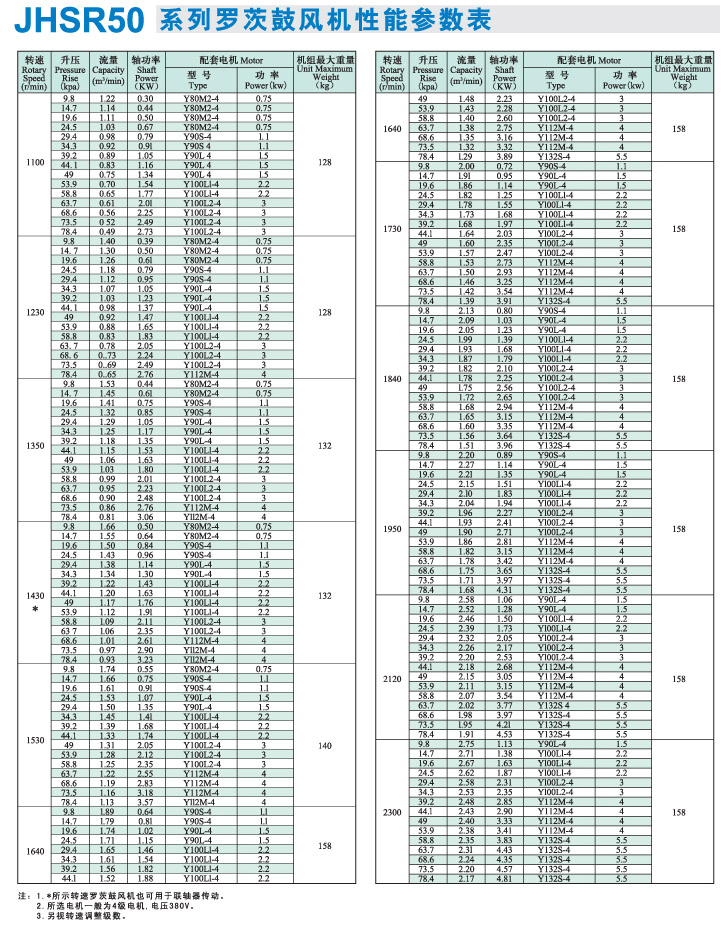

主要参数:
主要参数:
风机口径:50mm
风 量:0.4-2.48m3/min
压 力:9.8-98kpa
选配电机功率:0.75-5.5kw
标准附属品
通用底座
皮带罩
风机皮带轮、电机带轮、V形皮带
吸入消声器(带空气滤清器)
安全阀
压力表
润滑油
地脚螺栓
工作原理
罗茨风机为容积式风机,输送的风量与转数成正比。三叶型叶轮每转动一次由2个叶轮进行3次吸、排气,与二叶型相比,气体脉动变少,负荷变化小,机械强度高,噪音低,振动也小。
在2根平行的轴上设有2个叶轮,叶轮于椭圆形机箱内孔面及各叶轮三者之间始终保持微小的间隙,由于叶轮互为反方向匀速旋转,使箱体与叶轮所包围着的一定量的气体由吸入的一侧输送到排出额一侧。
特点
(1)压力9.8kpa至98kpa,压力达到58.8kpa以上机型选配双油箱型。
(2)罗茨风机具有强制性送气的硬排气特性,即当压力变化时,流量变化 甚微。换言之,压力可以在允许范围内“自动”调节,而流量变化较小。
(3)压力随系统阻力的变化而变化,具有自适应性。罗茨鼓风机没有内压缩,系统需要多大压力,在配套电机功率允许的条件下,罗茨鼓风机就能提供多大压力,因此其压力具有自适应性。
(4)该风机结构紧凑,体积小,重量轻。
(5)输送介质不含油。罗茨风机转子之间及转子与机壳、墙板之间留有窄小间隙,在转子高速运转中互不发生接触,故无需对转子加油润滑,故介质不含油。
(6)叶轮采用我厂自行设计的型线,密封性能大大改善,主要零部件精度高,结构先进合理,运行可靠,平稳,振动小,噪音低,使用寿命长,操作维修方便。

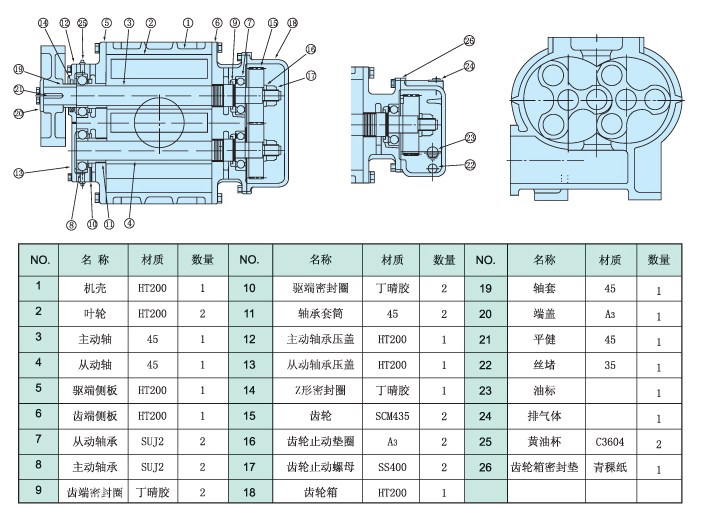

构造图
